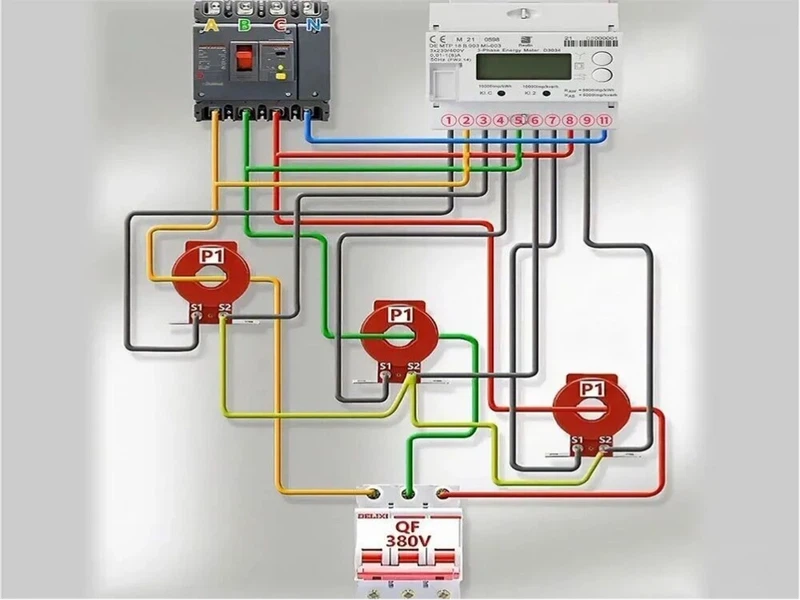

Üç-fazlı AC enerji sayaçları için "ölçüm köprüsü" olarak akım transformatörlerinin (CT'ler) seçimi, enerji ölçümü doğruluğunu doğrudan belirler. Bu makale, akım transformatörlerine yönelik seçim kriterlerini tanıtmak amacıyla örnek olarak Zhejiang Ruiyin Electronics 0.01-1(6)A, 0.5 sınıfı üç fazlı AC CT enerji ölçüm cihazını kullanır.
Anahtar parametre eşleşmesi
Mevcut Spesifikasyon Seçimi: Birincil-taraf akımı temeldir
Transformatörün akım spesifikasyonu iki temel gereksinimi karşılamalıdır: "birincil-yan akım gerçek yükü kapsar" ve "ikincil-yan akım elektrik enerjisi sayacıyla eşleşir".
● İkincil-taraf Güncel Sabit Eşleştirme:Ruiyin Electronics'in D3034 (MID-sertifikalı) ve DTSFU1226 (CPA-sertifikalı) elektrik enerjisi sayaçlarının nominal ikincil akımı 6A'dır. Bir transformatör seçerken ikincil-taraf çıkış akımının bu aralıkta olduğundan emin olun. Eşleştirme için genellikle 5A'lık bir ikincil-taraf transformatörü kullanılır.
● Birincil-taraf Mevcut Seçim Formülü:Transformatör birincil-tarafı anma akımı=Gerçek maksimum yük akımı × 1,2~1,5.Örneğin: Gerçek maksimum yük akımı 200A ise, birincil-taraf akımı 250A (200×1,25) veya 300A (200×1,5) olan bir transformatör seçin.Yük akımı büyük ölçüde dalgalanıyorsa (örneğin, motor ekipmanı), 1,5x kullanılması önerilir. Aşırı yükten kaynaklanan ölçüm bozulmasını önlemek için faktör.
Özel Senaryolar:Gerçek yük akımı, transformatörün birincil-yan nominal akımının %30'undan az olduğunda, ölçüm doğruluğu azalacaktır (transformatörün hata eğrisinin optimum aralıktan sapması nedeniyle). Bu durumda, bir "geniş-yük transformatörü" seçin veya birincil-yan sargı dönüşlerinin sayısını ayarlayın (kapalı transformatörler çok-dönüşlü iş parçacığını destekler: örneğin, 300/5A'lik bir transformatör, 2 tur diş geçirilerek 150/5A'ya dönüştürülebilir).
Doğruluk Sınıfı
UBS elektronik akım trafolu enerji sayacının doğruluk sınıfı tipik olarak 0,5 sınıfıdır. Ölçüm standartlarına göre, akım trafosunun doğruluk sınıfı enerji sayacının doğruluk sınıfından daha iyi veya ona eşit olmalı ve "bileşik hata 1,0 sınıfından küçük veya ona eşit" şartını karşılamalıdır:
● Önerilen Seçim:0,5 sınıfı veya 0,2/0,2S sınıfı transformatörleri seçin. (0,2S sınıfı, hafif yük altında (nominal akımın %5'i) daha küçük hatalara sahiptir, bu da onu büyük yük dalgalanmalarının olduğu senaryolar için daha uygun hale getirir; 0,2 sınıfı, sabit yüklerin olduğu endüstriyel/ticari senaryolara uygulanabilir.)
● Yasaklanmış Seçim: Doğruluk sınıfı 1,0 veya daha yüksek olan transformatörleri kullanmaktan kaçının. Tek bir cihazın hatası standardı karşılasa bile, ikisinin birleşik hatası izin verilen aralığı aşabilir ve elektrik faturasının ödenmesi konusunda anlaşmazlıklara yol açabilir.
Akım trafosu tipi seçimi: Açık-tip ve Kapalı-tip
| Tip | Temel Özellikler | Uygulama Senaryoları | Seçim ve Kurulum Notları |
|---|---|---|---|
| Kapalı Trafo | Yüksek doğruluk (0,2 sınıfı ve üzeri ortak), iyi sızdırmazlık, güçlü-parazit önleme | Yeni projeler, elektrik kesintisi ile kurulabilen kablo/bara, stabil yük senaryoları | Kurulum sırasında gücü kapatın; Yanlış sarmanın yol açtığı oran hatalarını önlemek için, birincil-yan sarma dönüşlerine (örneğin, 1 dönüş, 2 dönüş) ilişkin isim plakası gereksinimlerine kesinlikle uyun. |
| Bölünmüş{0}Çekirdek Transformatör | Kolay kurulum (elektrik kesintisi gerekmez), çıkarılabilir,-hizmet içi ekipmanlarla uyumlu | Yenileme projeleri, kablo/bara-çıkarılamaz kurulum, acil durum genişletme senaryoları | Çoğu 0,5 sınıfı ve üzerindedir; yüksek-kaliteli 0,2 sınıfı bölünmüş-temel ürünleri seçin; Kurulum sırasında demir çekirdeğin sıkı bir şekilde takıldığından (boşluk 0,1 mm'den az veya eşit) emin olun, aksi takdirde doğruluk önemli ölçüde düşecektir. |
Seçim önceliği: Kapalı-tipteki akım transformatörlerine (daha iyi doğruluk sunanlara) öncelik verin; yüksek-doğruluklu açık-tip akım transformatörlerini yalnızca kurulum için devrenin enerjisinin-kesilmesinin imkansız olduğu durumlarda seçin ve kurulumdan sonra gerekli hata doğrulamasının yapılması gerekir.
Trafo Seçimi Pratik Adımları (Sonlandırılacak 4 Adım)
● Sabit yükler için 0,2 sınıfını seçin;
● Büyük yük dalgalanmaları için 0,2S sınıfını seçin;
● 0,5 sınıfı da bir seçenektir; 1.0 sınıfı önerilmez.
● Yeni projeler için kapalı transformatörleri tercih edin;
● Yenileme projeleri için ayrık-çekirdekli transformatörleri (0,5 sınıfından iyi olmalıdır) seçin.
Tuzak Hatırlatıcılarını-görmelisiniz
1. Dönüşüm Oranının Tutarlılığı: Aynı devredeki üç-fazlı transformatörler için, üç-faz ölçüm dengesizliğini önlemek amacıyla aynı dönüşüm oranı ve doğruluk sınıfı seçilmelidir.
2. İsim Plakasının Doğrulanması: Bir model seçerken, transformatörün "primer taraf akımı / sekonder taraf akımı" ve "doğruluk sınıfı" gibi etiket etiketlerini doğrulayın.
3. Kurulum Mesafesi: Transformatör ile elektrik sayacı arasındaki sekonder devrenin uzunluğu 50 metreyi geçmemeli ve kablo kesiti-2,5mm²'den az olmamalıdır (5A sekonder taraf için). Karmaşık ortamlarda paraziti azaltmak için korumalı kablolar kullanılabilir.
