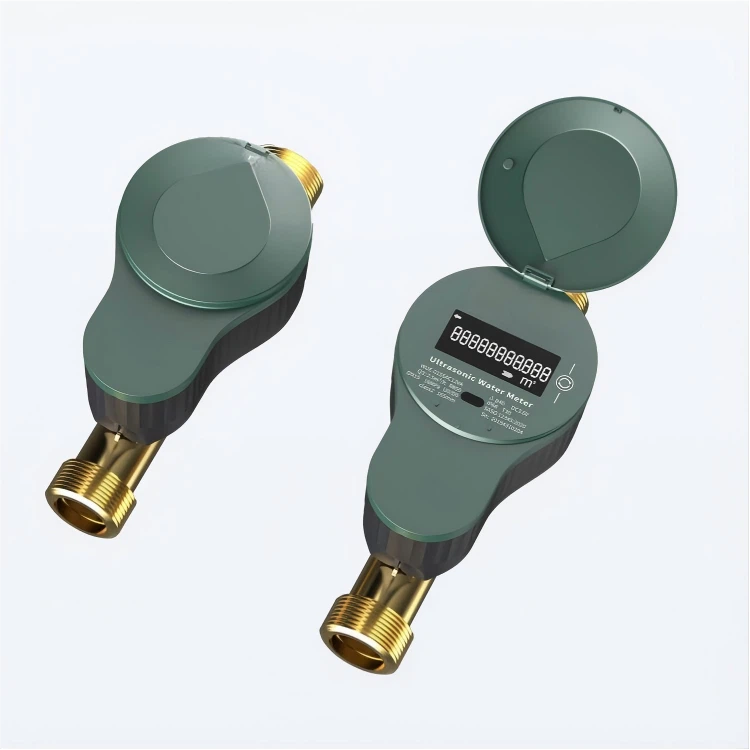

Esas olarak "konut kompleksleri, ticari binalar ve eskiyen boru hattı yükseltmelerinde" kullanılan bu cihaz, tıkanmaya- yatkın mekanik su sayaçlarının yerini alır, karmaşık su kalitesine (tortu ve pas dahil) uyum sağlar ve geleneksel sayaçlara kıyasla-uzun vadede üstün stabilite gösterir. Toplam hacmin ve anlık akışın net bir şekilde görüntülenmesi için 11-haneli, çok-hatlı bir LCD ekrana sahip olan cihaz, otomatik sayaç okumayı destekler ve kızılötesi, NFC, wM-Bus, NB-IoT ve LoRaWAN iletişim teknolojileriyle uyumlu olup, uzaktan izleme ve yönetime olanak sağlar.

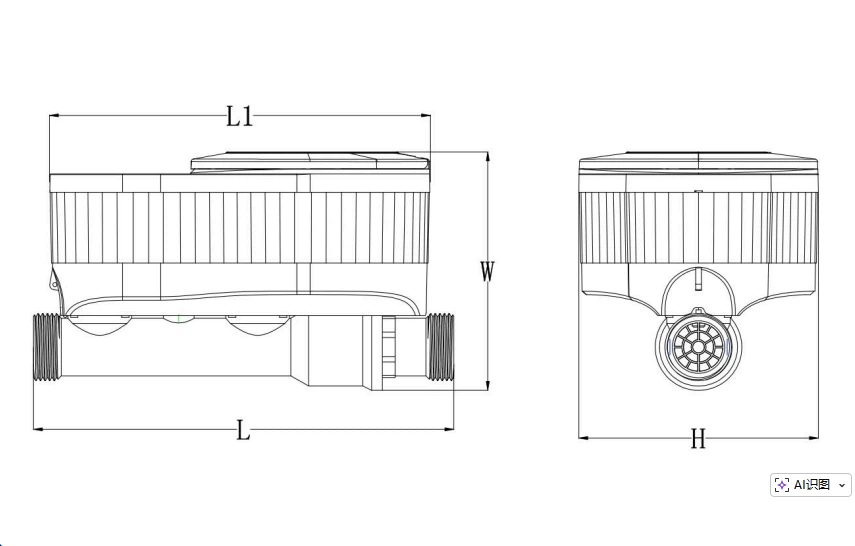

Boyut
| Parametre | DN15 | DN20 | DN25 |
| Nominal Çap (mm) | DN15 | DN20 | DN25 |
| Uzunluk (L1, mm) | 150 | 150 | 150 |
| Uzunluk (L, mm) | 165 | 190 | 225 |
| Yükseklik (H, mm) | 94 | 98 | 103 |
| Genişlik (G, mm) | 94 | 94 | 94 |
| Sayaçtaki bağlantı dişi | G3/4B | G1B | G1 1/4B |
| Kaplinin bağlantı dişi | R1/2B | R3/4B | R1B |
Teknik Özellikler
| Öğe | Şartname | |||||
| Ürün Adı | Geniş Aralıklı Vana-kontrollü Ultrasonik Su Sayacı | |||||
| Doğruluk Sınıfı | Sınıf 2 | |||||
| Nominal Çap (mm) | 15 | 20 | 25 | |||
| Dinamik Aralık | 600 | 800 | 600 | 800 | 600 | 800 |
| Aşırı Yük Debisi Q4 (m³/h) | 3.125 | 5 | 7.875 | |||
| Kalıcı Debi Q3 (m³/h) | 2.5 | 4 | 6.3 | |||
| Geçiş Debisi Q2 (m³/h) | 0.0067 | 0.005 | 0.01 | 0.008 | 0.0168 | 0.0126 |
| Minimum Debi Q1 (m³/h) | 0.0042 | 0.0031 | 0.0067 | 0.005 | 0.0105 | 0.07875 |
| Maksimum Çalışma Basıncı (MPa) | 1,6 MPa | |||||
| Basınç Kaybı (KPa) | △P63 △P40 | |||||
| Veri İletişimi | NFC / NB-IoT / wM-BUS / LoRaWAN | |||||
| Koruma Sınıfı | IP68 | |||||
| Sıcaklık Sınıfı | T70 | |||||
| İklim ve Mekanik Çevre Koşulları Kategorisi | Sınıf O | |||||
| Elektromanyetik Uyumluluk Sınıfı | E2 | |||||
| Kurulum Konumu | Herhangi bir yön, U0D0 | |||||
| Ekran Göstergesi | LCD, 11 hane + komut istemi karakterleri | |||||
| Ekran Aralığı | −999999,999 m³ ila 999999,999 m³ | |||||
| Ekran Çözünürlüğü | Kümülatif akış hızı: 0,001 m³; Anlık akış hızı: 0,001 m³/sa; Su sıcaklığı: 0,01 derece | |||||
| Pil Ömrü | 15 yıl | |||||
| Valf Kontrollü Fiziksel Açılar | 0 derece / 25 derece / 50 derece / 75 derece / 100 derece | |||||
| Veri Kayıtları | Saatlik dondurma, günlük dondurma, aylık dondurma, yıllık dondurma, gerçek{0}}zamanlı veriler | |||||
| Alarm Kayıtları | Kapak açılma alarmı, aşırı akım alarmı, boş boru alarmı, kaçak alarmı, akü düşük voltaj alarmı | |||||
Geniş Aralıklı Vana-kontrollü Ultrasonik Su SayacıTeknik Avantajlar
- Ultra-Geniş Dinamik Aralık:R800 akış aralığı oranı, düşük-akış tespitinde ±%2'ye eşit veya daha az hata ile düşme seviyesi ölçüm doğruluğu sağlar.
- İkili-Güç Kaynağı Tasarımı:Ölçüm ve işlevsel devreler için ayrı güç modülleri, ölçüm hassasiyeti ve sistem kararlılığı için "çift koruma" sağlar ve uzun-vadeli veri güvenilirliğini garanti etmek için "ortak-mod parazitini" etkili bir şekilde bastırır.
- Akıllı Algılama Sistemi:Dahili-yüksek-hassas basınç sensörleri, boru hattı basıncını gerçek zamanlı olarak izler ve ek sensörler olmadan dinamik kalibrasyon için patentli bir sıcaklık dengeleme algoritmasıyla eşleştirilir.
- Hassas Valf Kontrolü:"Fiziksel valf açıklığının uzaktan ayarlanmasını" destekler (5 ayarlanabilir konum: 0 derece, 25 derece, 50 derece, 75 derece, 100 derece).
- Çok-Yönlü Kurulum:U0D0 tasarımı "düz boru gereksinimlerini" ortadan kaldırarak doğruluktan ödün vermeden "yatay/dikey kuruluma" olanak tanır.
- Veri Depolama Güvenliği: Power-cut protection ensures storage of hourly/daily/monthly/annual records, with data retention >15 yıl.
- Çift Yönlü Akış Ölçümü:Gerçek-zamanlı akış yönü gösterimiyle ileri/geri akışı bağımsız olarak ölçer.
- Askeri-Seviyede Koruma: "Üçlü kauçuk sızdırmazlık + tam kaplama teknolojisi" ile IP68 derecesi, "sıfır sızıntı" sağlar.
- Uzun-Ömürlü Tasarım:Hareketli mekanik parça yok; yerleşik-lityum-manganez pil kendi kendine-deşarjı azaltır (<1%/year), with theoretical lifespan ≥15 years.
- Yüksek-Sıcaklığa Uyarlanabilirlik: T70 derecesi 70 derecede kararlı çalışmayı garanti eder
- Alarmlar:Kapak açık alarmı, Aşırı akım alarmı, Boş boru alarmı, Kaçak alarmı, Akü düşük voltaj alarmı, Aşırı sıcaklık alarmı, Aşırı gerilim alarmı.
- Hatalar:Manyetik kurcalama, Fiziksel kurcalama, Ağ kurcalama, Valf arızası dahil.
- görüntülemek:Su akış yönü, Tarih ve saat, Sinyal değeri, GPS konumu, NFC etkinleştirme durumu, Depolama modu/Doğrulama modu/Fabrika modu, Vana açılma derecesi, Pil seviyesi, Sıcaklık, Basınç değeri.
- wM-Veriyolu:433 veya 868 MHz OMS T1;
- NB LoT;
- LoRaWAN :EU863-870, AS923, AU915-928,US902-928, IN865-867 kanal planları;
- Enstrümantasyon Parametrelendirme: Sayaç sonu bilgilerinin NFC veya kızılötesi arayüz aracılığıyla doğrudan edinilmesi
- M Kimliği(2014/32/AB)
- OIML R49
- OMS uyumluluk sertifikası
- WRAS (İngiltere)
