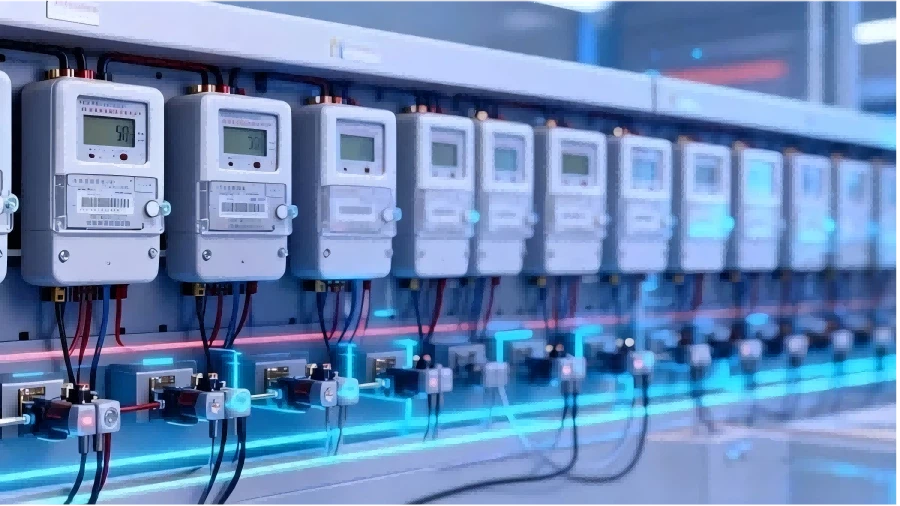

Elektrik ölçümü için temel cihaz olan elektrik sayacının kablolaması, tüm güç sisteminin güvenliğini ve stabilitesini doğrudan etkiler.
Ancak gerçek inşaat projelerinde kullanıcılar genellikle maliyetten tasarruf etmek için standart altı kabloları tercih ediyor veya bakır ve alüminyum damarlı kabloları yanlış kullanarak sonuçta yangın ve kısa devre gibi önemli güvenlik tehlikeleri yaratıyor.
Bakır ve alüminyum teller arasındaki temel fark
Elektrik sayaçları bakır damarlı iletkenlerle bağlanmalıdır; alüminyum damarlı iletkenlerin kullanımı kesinlikle yasaktır. Bu düzenleme, iki malzemenin performans özelliklerindeki önemli farklılıklardan kaynaklanmaktadır:
✅Bakır Özlü Teller: Kapsamlı Performans Avantajları
● Üstün İletkenlik: Bakır, alüminyuma göre çok daha yüksek elektrik iletkenliğine sahiptir. Aynı kesit alanı ve uzunluk için bakır damarlı teller daha düşük direnç sergiler ve bu da iletim sırasında enerji kaybının azalmasına neden olur. Sayaç terminalleri gibi kritik bağlantı noktalarında düşük direnç, bölgesel aşırı ısınmayı önler, böylece sayaçların ve elektrikli bileşenlerin servis ömrünü uzatır.
● Güçlü Oksidasyon Direnci: Bakır, havaya maruz kaldığında daha fazla oksidasyonu önleyen yoğun bir koruyucu bakır oksit tabakası oluşturur. Bu, telin uzun-süreli kullanım sırasında bile sabit iletkenliği korumasına olanak tanır.
● Mükemmel Mekanik Özellikler: Bakır üstün süneklik ve çekme mukavemetine sahiptir. Eğilme ve esneme (montaj sırasında sık görülür) sırasında kırılmaya karşı dayanıklıdır ve daha güvenli bağlantılar oluşturur. Bu özellikler onu-titreşim ve sıcaklık dalgalanmalarının olduğu zorlu ortamlar için çok uygun kılar.
❌Alüminyum Çekirdek Teller: Ciddi Güvenlik Tehlikeleri
● Oksidasyona Eğilimli: Alüminyum, yalıtkan görevi gören son derece yüksek dirence sahip bir madde olan alüminyum oksiti oluşturmak üzere kolayca oksitlenir. Sayaç bağlantılarında alüminyum oksit birikmesi, temas direncinde keskin bir artışa neden olarak "ısıtma → oksidasyon → artan direnç → daha fazla ısınma" kısır döngüsü yaratır. Bu döngü sonuçta terminallerin erimesine, kısa devrelere ve hatta yangınlara yol açabilir.
● Kötü Mekanik Özellikler: Alüminyum kırılgandır ve kırılmaya eğilimlidir. Kurulum ve kullanım sırasında sık sık kırılmalar ve zayıf temas sorunları yaşanır, bu da güvenlik risklerini daha da artırır.
⚠️ Önemli Hatırlatma
Bakır ve alüminyum teller doğrudan bağlanmamalıdır!Farklı elektrokimyasal özellikleri nedeniyle, doğrudan bağlantı galvanik bir hücre oluşturacak ve bu da bağlantı korozyonuna, temas direncinin artmasına, aşırı ısınmaya ve hatta yangına yol açacaktır.
Tel Ölçeği ve Güç Derecelendirme Tablosu
Aşağıdaki tablo, 220V'de ortak bakır ve alüminyum teller için güvenli akım taşıma kapasitesini ve karşılık gelen gücü göstermektedir:
Bakır İletken Güvenli Güç Kapasitesi Referans Tablosu
| İletken Kesiti- | Güvenli Akım Kapasitesi | İzin Verilen Güç | Tipik Uygulamalar |
|---|---|---|---|
| 1,0 mm² | 6–8 A | 1320–1760 W | Küçük ev aletleri, sinyal kabloları |
| 1,5 mm² | 8–15 A | 1760–3300 W | Genel prizler, aydınlatma devreleri |
| 2,5 mm² | 16–25 A | 3520–5500 W | Klimalar, su ısıtıcıları, diğer orta-güçlü cihazlar |
| 4,0 mm² | 25–32 A | 5500–7040 W | Mutfaklar, yüksek-güçlü cihaz kabloları |
| 6,0 mm² | 32–40 A | 7040–8800 W | Ana gelen hatlar, merkezi klima |
| 10 mm² | 40–65 A | 8800–14300 W | Yüksek-güçlü ekipmanlar, ticari elektrik kullanımı |
Alüminyum İletken Güvenli Güç Kapasitesi Referans Tablosu
| İletken Kesiti- | Güvenli Akım Kapasitesi | İzin Verilen Güç | Tipik Uygulamalar |
|---|---|---|---|
| 1,0 mm² | 3–5 A | 660–1100 W | Konut kullanımı için tavsiye edilmez |
| 2,5 mm² | 13–20 A | 2860–4400 W | Geçici güç kaynağı, düşük-yüklü projeler |
| 4,0 mm² | 20–25 A | 4400–5500 W | Geçici güç kullanımı |
| 6,0 mm² | 25–30 A | 5500–6600 W | Geçici güç kullanımı |
| 10 mm² | 30–40 A | 6600–8800 W | Geçici güç kullanımı |
⚠️Not: Alüminyum telin akım taşıma kapasitesi aynı özellikteki bakır telin yaklaşık %60-%70'i kadardır ve uzun süreli kullanımda oksidasyon riski de dikkate alınmalıdır.
Özet ve Öneriler
Elektrik sayacı bağlantıları için kablo seçimi, elektrik güvenliği ve ekipmanın ömrü açısından çok önemlidir. Minimum standart olarak 2,5 milimetrekare (mm²) bakır kabloların kullanılması önemle tavsiye edilir (sayaç terminalleri öncelikle bakır-bazlıdır; elektrokimyasal korozyonu önlemek için alüminyum teller asla kullanılmamalıdır-yalnızca bakır teller kabul edilebilir).
Daha yüksek elektrik yüklerine sahip uygulamalarda, gelecekteki güç talepleri için yeterli kapasiteyi ayırmak amacıyla doğrudan 4 mm² veya daha büyük bakır damarlı kabloların seçilmesi önerilir.
